Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: WONDERY
Chứng nhận: CE
Số mô hình: WDL- LZ-2000Y
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: TO BE NEGOTIATED
chi tiết đóng gói: Vỏ ván ép
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: L / C, D / P, Western Union
Khả năng cung cấp: 1000 bộ mỗi tháng
Tên của thiết bị: |
Máy mở rộng dọc |
Đặc điểm kỹ thuật ống: |
7mm (Đường kính) * 0,06mm |
Khoảng cách giữa các lỗ: |
19.05mm |
Khoảng cách giữa các hàng: |
16,50mm |
chiều dài của công việc: |
2000mm |
Sự bảo đảm: |
1 năm |
Tên của thiết bị: |
Máy mở rộng dọc |
Đặc điểm kỹ thuật ống: |
7mm (Đường kính) * 0,06mm |
Khoảng cách giữa các lỗ: |
19.05mm |
Khoảng cách giữa các hàng: |
16,50mm |
chiều dài của công việc: |
2000mm |
Sự bảo đảm: |
1 năm |

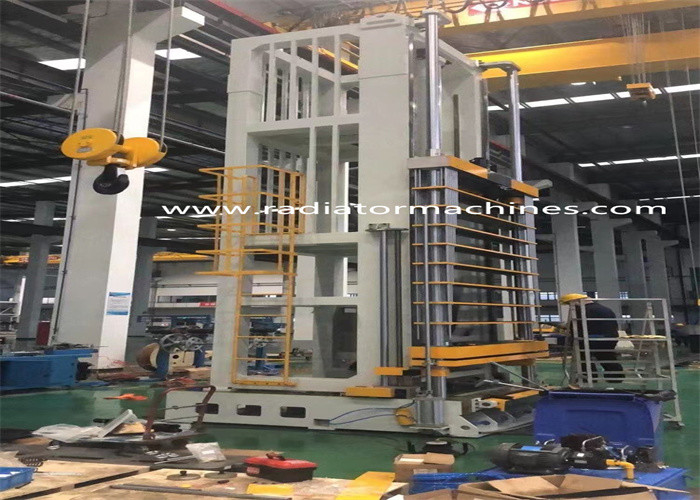

Máy mở rộng ống đứng thủy lực cho HVACThiết bị Điều hòa không khí
1.Đặc điểm của cấu trúc
Máy giãn nở ống trao đổi nhiệt sử dụng cách sắp xếp theo chiều dọc, tải và dỡ cửa thang máy làm việc,
có thể mở rộng, bùng phát và gấp ống trong một chu kỳ.
Việc điều chỉnh độ dài của phần mở rộng thứ hai được thực hiện bằng bộ giảm tốc động cơ, đĩa xích và xích dẫn động thanh ren
để xoay đồng bộ, thanh ren kết nối với bộ mã hóa và sự thay đổi độ dài có thể được hiển thị trên PLC
màn hình thiết bị đầu cuối.Máy mở rộng ống đứng là một loại máy chuyên nghiệp tham gia vào dây chuyền sản xuất HVAC.
2.Các thông số kỹ thuậtcủa Vertical Expander
| Mục | Thông số |
| Hiệu quả công việc (chỉ mang tính chất tham khảo) Mở rộng nhanh chóng | 5,3 m / phút |
| Khai báo và Khai báo | 0,84 m / phút |
| Rút lại | 9,5m / phút |
| Công suất mở rộng tối đa | 35T cho LZ-2000. |
| Bơm thủy lực Cung cấp bơm đôi | LZ-2000 sử dụng máy bơm lớn 136ml / r, |
| Áp suất hệ thống |
Áp suất làm việc của hệ thống thủy lực là ≤7MPa, Max.15MPa, áp suất khí nén là 0,5 ~ 0,7MPa.
|
| Quyền lực | Động cơ bơm 6 cực LZ-2000 22KW |
| Nguồn cấp | Ba pha năm dây, AC410V / 50Hz, điện áp thay đổi ± 10%. |
4. tiêu chuẩn chấp nhận
Dung sai giữa mặt trên và mặt thấp của chi tiết gia công sau khi mở rộng:
Nếu chiều rộng của chi tiết làm việc ≤800mm, dung sai là 0,8mm.Nếu chiều rộng hơn 800mm
dung sai là 1 / 1000mm chiều rộng của chi tiết làm việc.
Dung sai giữa mặt trái và mặt chặt chẽ của chi tiết gia công sau khi mở rộng:
Nếu chiều dài của chi tiết làm việc ≤800mm, dung sai là 0,8mm.Nếu chiều dài từ 800-1200mm
dung sai là 1mm.Nếu chiều dài trên 1200mm thì dung sai là 1/1000 chiều dài của chi tiết gia công.
Dung sai chiều dài sau khi mở rộng:
Nếu chiều dài của chi tiết làm việc ≤1200mm, dung sai nhỏ hơn 1,2mm.Nếu thời gian làm việc
mảnh ＞ 1200mm, dung sai là 1/1000 chiều dài của mảnh gia công.
Sau khi loe và gấp dung sai là: ≤Φ0,2mm.
Phần công việc nên chuyển động đều đặn.
Tối đa.mở rộng công suất ống giãn nở, ống loe và ống dẫn lửa TRONG MỘT CỬA: 220 lỗ.
5. thành phần chínhcủa Máy mở rộng dọc
| Không. | Mục | Nhãn hiệu |
| 1 | PLC | Mitsubishi, Nhật Bản |
| 2 | Động cơ servo | Mitsubishi, Nhật Bản |
| 3 | Biến tần | Mitsubishi, Nhật Bản |
| 4 | Trình điều khiển Servo | Mitsubishi, Nhật Bản |
| 5 | Màn hình cảm ứng | Mitsubishi, Nhật Bản |
| 6 | Bơm dầu | Yuken |
| 7 | Van thủy lực | Yuken |
| số 8 | Các thành phần khí nén chính | Airtac |
| 9 | Công tắc giới hạn | Schneider |
| 10 | Nút công tắc điện | Schneider |
| 11 | Công tắc không khí | Schneider |
| 12 | Chuyển tiếp | Schneider |
Máy uốn tóc tự động do công ty chúng tôi cung cấp:
