Chi tiết sản phẩm
Nguồn gốc: Giang Tô, Trung Quốc (đại lục)
Hàng hiệu: WONDERY
Chứng nhận: CE
Số mô hình: 50CNC-3A1S
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 BỘ/BỘ
Giá bán: negotiable
chi tiết đóng gói: Vỏ gỗ thích hợp cho vận chuyển đường biển
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100Bộ/Bộ mỗi năm
Tên may moc: |
Máy uốn ống tự động |
Khả dụng Chiều dài của ống uốn: |
2800mm |
Max R cho uốn: |
260mm |
Góc uốn tối đa: |
185° |
Mô hình: |
50CNC-3A1S |
Quy trình uốn cho từng ống: |
16 |
Công suất máy ép dầu điện: |
12MPa |
Tên may moc: |
Máy uốn ống tự động |
Khả dụng Chiều dài của ống uốn: |
2800mm |
Max R cho uốn: |
260mm |
Góc uốn tối đa: |
185° |
Mô hình: |
50CNC-3A1S |
Quy trình uốn cho từng ống: |
16 |
Công suất máy ép dầu điện: |
12MPa |
50CNC-3A1S Máy cong đường ống hình chữ nhật và tròn hoàn toàn tự động
1.Hình ảnh của máy

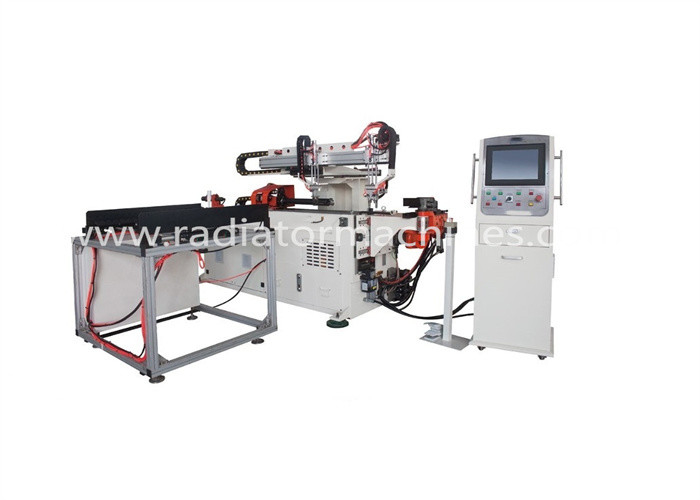

(1)Hình ảnh tổng thể của máy
(2) Dụng hình uốn cho ống hình chữ nhật và ống tròn
(3) Hình ảnh chi tiết
2.Mô tả sản phẩm
Vật liệu thích nghi:ống thép, ống thép không gỉ, ống đồng, ống nhôm; ống kim loại
Ứng dụng được khuyến cáo:
Thiết bị di động ô tô (đường ống dầu cho phanh, máy tắt tiếng, ghế), xe máy, thiết bị lành mạnh, điều hòa không khí,
xe đạp, đồ nội thất thép, hàng vệ sinh v.v.
| Chương trình Loại máy | DW50CNC-2A1S | |
| Min uốn cong R cho ống đồng là:1.5D | Ø50X 3mm | |
| Độ dài của ống uốn cong | 2800mm | |
| Max R cho uốn cong | 260mm | |
| góc cao nhất để uốn cong | 185° | |
| Quá trình uốn cong cho mỗi ống | 16 | |
| Tỷ lệ lao động | Tốc độ uốn cong | Ma × 100°/s |
| Tốc độ quay | Ma × 280°/s | |
| Tỷ lệ cho ăn | Ma×750mm/s | |
| Độ chính xác làm việc | góc uốn | ± 0,1° |
| góc quay | ± 0,1° | |
| Chiều dài cho ăn | ±0,1mm | |
| Watt máy ép dầu điện | 12mpa | |
| Phương pháp nhập thông tin | Trục (Y,B,C) | |
| Phương pháp uốn cong | Servo | |
| Nhóm uốn cong tối đa | 500 | |
| Sức mạnh của động cơ xoay servo | 750W | |
| Năng lượng cho động cơ servo | 1.5KW | |
| Năng lượng uốn cong Servo motor |
7KW |
|
| Điện động cơ | 5.5kw | |
| Trọng lượng của máy | 1950kg | |
| Kích thước L W H (((mm) 3A1S | 4600 × 780 × 1350 mm | |
| Không, không. | Tên | Nguồn gốc | Tên thương hiệu | Dịch vụ |
| 1 | Chuyển đổi không khí | Trung Quốc | CHINT | 2 năm |
| 2 | Chuyển đổi không khí | Trung Quốc | CHINT | |
| 3 | Máy tiếp xúc AC | Trung Quốc | CHINT | |
| 4 | Relê nhiệt | Pháp | Schneider | |
| 5 | Máy biến đổi | Trung Quốc | JIUCHUAN | |
| 6 | Micro switch | Nhật Bản | Omron | |
| 7 | Khởi động nguồn | Đài Loan | Meanwell | |
| 8 | Hệ thống điện phục vụ | Nhật Bản | 750W Mitsubishi | |
| 1.5KW Mitsubishi | ||||
| 7KW Mitsubishi | ||||
| 9 | PLC (CPU) | Nhật Bản | Mitsubishi | |
| 10 | Màn hình cảm ứng | Đài Loan | Weinview | |
| 11 | Chuyển hướng tiếp cận | Nhật Bản | Omron | |
| 12 | Chuyển tiếp | Nhật Bản | Omron | |
| 13 | Bộ mã hóa | Nhật Bản | Omron |
| 1 | Máy giảm tốc | Đài Loan PHT | 2 năm |
| 2 | Đường dẫn Beeline | Taiwan HIWIN | |
| 3 | Lối xích | Nhật Bản NSK | |
| 4 | Vít bóng | Taiwan HIWIN | |
| 5 | Hướng dẫn thanh trượt | Taiwan HIWIN | |
| 6 | IPC | Đài Loan ADVANTECH | Tùy chọn |
| 7 | Hệ điều hành | Đáng ngạc nhiên | 2 năm |
| Không, không. | Tên | Nguồn gốc và thương hiệu | Dịch vụ |
| 1 | Các van từ tính khác nhau | Nhật Bản Yuken | 2 năm |
| 2 | Thùng dầu | Thượng Hải Baoshan | |
| 3 | Nhẫn con dấu | Nhật Bản Valqua | |
| 4 | ống dầu | Đài Loan | |
| 5 | Động cơ bơm dầu | Trung Quốc TAIHU | |
| 6 | Máy bơm dầu | Trung Quốc TAIHU |
| 1 | Chúng tôi có máy bẻ ống thủy lực, điện và máy bẻ ống thủy lực và điện.tránh vấn đề độ chính xác của sự uốn cong ống C-axis do tăng nhiệt độ dầu thủy lực, cải thiện đáng kể độ chính xác của phần làm việc uốn cong, tiết kiệm thời gian, nhân lực và không gian. |
| 2 | Với ổ servo điện 3 trục. |
| 3 | Thông qua phân tích cơ học năng động, thiết kế đúc của đầu máy được đặc trưng bởi cấu trúc tích hợp, độ cứng cao, độ chắc chắn và ổn định.Nó có thể dễ dàng đảm bảo độ chính xác uốn cao mà không phải rung trong khi vận hành. |
| 4 | Thiết kế khuôn kẹp nổi trên và dưới có thể tránh can thiệp và cung cấp không gian khuỷu tay tối đa. |
| 5 | Tất cả các đường dây tín hiệu mạch và các tập hợp điện đều được trang bị các phích cắm mô-đun và các tấm được đánh số để dễ dàng thay thế và bảo trì. |
| 6 | Với chức năng rút lõi chậm, nó có thể thiết lập thời gian rút sau khi lõi thâm nhập vào ống theo chương trình,có thể tránh hình dáng ống nhô ra do vị trí cố định của sự thâm nhập lõi trong ống, và cải thiện chất lượng ngoại hình của các phụ kiện ống. |
| 7 | Được trang bị một thiết bị đẩy hỗ trợ khuôn được hướng dẫn tiêu chuẩn, được thiết kế với các nút điều chỉnh áp suất và tốc độ có thể dễ dàng điều chỉnh để đáp ứng nhu cầu của ống uốn cong,làm cho công việc uốn cong khó khăn dễ dàng. |
| 8 | Đối với trục và ghế trượt di động của hệ thống kẹp ống đầu, một thiết bị bôi trơn lỗ phun dầu được lắp đặt, có thể thiết lập chu kỳ bôi trơn tự động trong chương trình,kéo dài tuổi thọ của máy và duy trì hiệu suất ổn định. |
| 9 | Nó có một công tắc khởi động bắt đầu và một nút dừng khẩn cấp. Máy điều khiển độc lập riêng biệt (trạm) với máy điều hòa không khí. |
| 10 | Được trang bị hệ thống làm mát khí dầu thủy lực để đảm bảo nhiệt độ dầu làm việc nằm trong tiêu chuẩn và máy có thể hoạt động ổn định.(Không cần tháp hoặc đường ống làm mát bên ngoài) |
| 11 | Máy bơm dầu và van điện tử áp dụng tiêu chuẩn quốc tế thương hiệu nghiên cứu dầu Nhật Bản Đài Loan (hoặc các thương hiệu khác cùng cấp). |
| 12 | Với chức năng bảo vệ quá tải động cơ chính để ngăn ngừa thiệt hại cho động cơ điện chính do cài đặt không đúng. |
| 13 | Có một bảo vệ an toàn bên trong bàn tay di động để ngăn ngừa chấn thương cá nhân. |
| 14 | Chương trình điều khiển có chức năng phát hiện lỗi tự động để ngăn chặn hoạt động không hợp lý hoặc sai lầm làm hỏng máy. |
| 15 | Một số chức năng bảo vệ mật khẩu được thiết kế để ngăn chặn chương trình hoặc dữ liệu xử lý được sửa đổi theo ý muốn. |
| 16 | Nút dừng khẩn cấp được thiết kế trên cả công tắc chân di động và bộ điều khiển để đáp ứng các trường hợp khẩn cấp bất cứ lúc nào. |
| 17 | Nó có nhiều chương trình và thiết bị bảo vệ giới hạn cơ học để ngăn chặn lỗi của con người bị rơi máy. |
| 18 | Nó có âm thanh báo động bất thường. |
| 19 | Có một thiết bị ghế khuôn hướng dẫn phía sau tiêu chuẩn để hỗ trợ. |
| 20 | Được trang bị chân chống rung có thể điều chỉnh để đảm bảo hoạt động ổn định của máy. |
| 21 | Được đính kèm với hộp dụng cụ tiêu chuẩn là các công cụ tay điều chỉnh cần thiết cho máy và hướng dẫn vận hành máy bằng tiếng Trung. |
