Chi tiết sản phẩm
Nguồn gốc: Giang Tô, Trung Quốc (đại lục)
Hàng hiệu: WONDERY
Chứng nhận: CE
Số mô hình: WDL-DDJ
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ/ bộ
Giá bán: TO BE ENGOTIATED
chi tiết đóng gói: vỏ gỗ thích hợp cho vận chuyển đường biển hoặc gói khỏa thân
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 200 Bộ/Bộ mỗi năm
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |

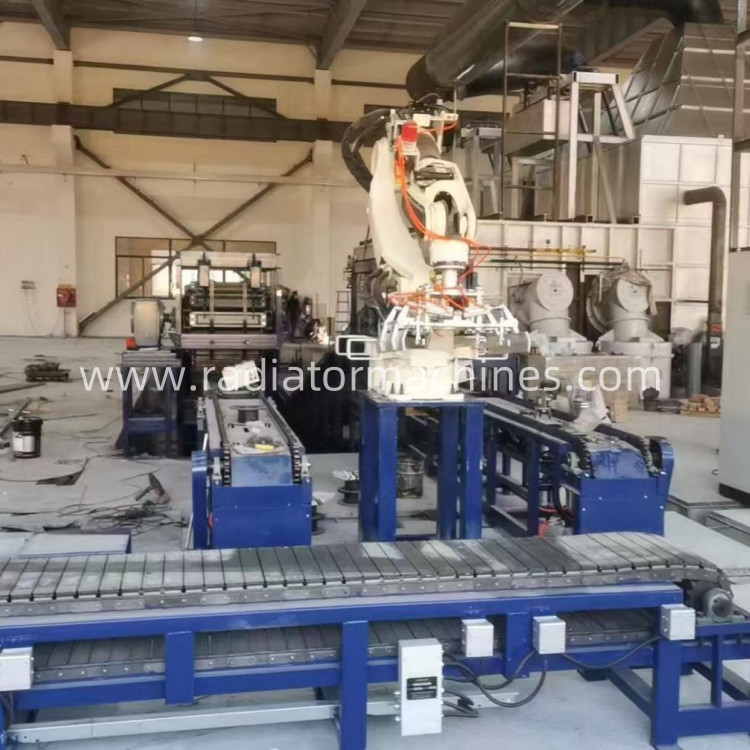

Máy đúc thỏi nhôm 120-200 kg với bộ xếp chồng
1Ứng dụng
Máy đúc thỏi nhôm với bộ xếp chồnglà một loại tự động
thiết bịsử dụng công nghệ robot để xếp chồng các thỏi.
Ngành sản xuất kim loại: Nó chủ yếu được sử dụng trong nhôm, đồng, thép,
và các nhà máy đúc kim loại khác để xếp chồng các thỏi sản xuất cho
Ví dụ, trong một loại nhôm
nhà máy nóng chảy, máy xếp chồng thỏi loại robot có thể xếp chồng nhỏ
đống thạch nhôm từ dây chuyền sản xuất thành các đống lớn hơn
thích hợp hơn cho việc lưu trữ và vận chuyển.
Lưu trữ và hậu cần: Nó được sử dụng trong kho kim loại
các doanh nghiệp buôn bán vật liệu hoặc trung tâm logistics để xếp chồng và quản lý
Nó có thể cải thiện hiệu quả hoạt động kho, tiết kiệm
không gian, và tạo điều kiện cho việc kiểm kê và giao hàng thỏi.
2Ưu điểm củakhuôn đúc thỏi
2.1 Hiệu quả sản xuất cao, có khả năng sản xuất một số lượng lớn các thỏi
trong một thời gian ngắn.
2.2Chính xác kích thước tốt và chất lượng bề mặt của các thỏi đúc,
giảm nhu cầu chế biến thêm.
2.3 Hoạt động tự động, làm giảm chi phí lao động và lỗi của con người.
2.4Khả năng sản xuất thỏi có chất lượng nhất quán, đáp ứng các yêu cầu
các yêu cầu nghiêm ngặt của các ngành công nghiệp khác nhau.
| Không, không. | Các thông số kỹ thuật | |
| 1 | Kích thước thực tế của kẹp | 700 × 840 mm (chiều dài * kích thước mở) |
| 2 | Tốc độ quay | Điều chỉnh, một chu kỳ 3.5 sec ∙ 5.0 giây |
| 3 | Trọng lượng nhựa nhôm áp dụng | 5.5±0,5 kg/phần |
| 4 | Chiều cao xếp chồng tối đa | 1650 mm (Số lớp nhựa có thể được đặt) |
| 5 | góc xoay robot | 360 độ tự do cài đặt |
| 6 | Tốc độ xếp chồng nhựa | khoảng 5-8 lớp/phút |
| 7 | Trọng lượng nâng của thiết bị điều khiển | 120-200 kg |
| 8 | Số lượng thạch kim được chuyển mỗi lần | 7 viên, miệng lớn hướng lên |
4- Đặc điểm kỹ thuật của máy làm kim nhôm
| No. | Đặc điểm kỹ thuật |
| 1 | Động cơ servo sáu trục, tiếng ồn chạy thấp, hoạt động ổn định, tỷ lệ thất bại thấp, độ chính xác xếp chồng cao, sử dụng robot Kawasaki của Nhật Bản. |
| 2 | Hiệu suất làm việc cao, hiệu quả gấp 3-5 lần so với xếp chồng thạch cao truyền thống. Nó có thể nhận ra xếp chồng thạch cao đồng bộ của 1 hoặc 2 máy đúc, tiết kiệm chi phí cho người dùng. |
| 3 | Nó chiếm một khu vực nhỏ và có nhiều phương pháp lắp đặt khác nhau, có thể nhận ra việc nắm bắt nhiều điểm và xếp chồng nhiều điểm. |
| 4 | sử dụng màn hình LCD màu 6,4 inch, màn hình cảm ứng nhạy cao, giao diện hoạt động đơn giản và trực quan, và hoạt động thành thạo có thể đạt được sau nửa giờ đào tạo. |
| 5 | Bộ điều khiển robot cầm tay / nhúng: người dùng có thể đặt số lớp xếp chồng và góc xoay theo nhu cầu của họ và có thể lưu trữ hàng chục ngàn chương trình. |
| 6 | Nó có thể được sử dụng đáng tin cậy trong nhiệt độ môi trường -25 °C ~ 50 °C và trong môi trường bụi và sương mù dầu. |
|
7 |
Nhóm robot xếp chồng áp dụng kiểm soát chương trình trong suốt toàn bộ quá trình. Bảo trì hoàn chỉnh và dễ dàng: 0 độ, 90 độ, 180 độ, 270 độ (hoặc 0 độ, 90 độ).Sự phẳng của bốn góc của toàn bộ gói được đảm bảo.. |
|
8 |
Số lớp xếp chồng lên nhau có thể được đặt tùy ý trong phạm vi được thỏa thuận, và chiều cao xếp chồng lên nhau là phù hợp.Việc áp dụng thiết bị truyền động cơ servo trong cơ chế chuyển động làm cho các hoạt động của thiết bị ổn định hơn, đáng tin cậy và chính xác. nó mang lại sự tiện lợi lớn để sử dụng và bảo trì trong tương lai, đơn giản và chi phí hoạt động thấp. |
| 9 | Khoảng cách mở kẹp được tăng lên để ngăn chặn thiệt hại cho robot do độ lệch của thanh nhôm. |
| 10 | Cơ chế nắm giữ thạch nhôm sử dụng loại kẹp và hỗ trợ để tránh thạch nhôm rơi do sự khác biệt chiều dài của các thạch nhôm đúc. |
| 11 | Tốc độ bắt được điều chỉnh. |
5Thông tin kỹ thuật được cung cấp
| Dữ liệu kỹ thuật |
| Không. | Điểm | Đơn vị | Số lượng | Nhận xét |
| 1 | Sổ tay người dùng | 1 | tập hợp | Hình ảnh vật lý hoặc tệp PDF |
| 2 | Sơ đồ điện | 1 | tập hợp | Hình ảnh vật lý hoặc tệp PDF |
| 3 | Vấn đề bắn súng: | 1 | chia sẻ | Hình ảnh vật lý hoặc tệp PDF |
| 4 | Danh sách các bộ phận đeo | 1 | chia sẻ | Hình ảnh vật lý hoặc tệp PDF |
| 5 | Kế hoạch bố trí thiết bị | 1 | chia sẻ | Hình ảnh vật lý hoặc tệp PDF |
6Các thành phần điều khiển điện
| Không, không. | Điểm | Động vật | Thương hiệu | Nhận xét |
| 1 | Sự mở rộng kỹ thuật số | 8 trong 8 ngoài | Siemens | |
| 2 | Hệ thống robot | Hệ thống điều khiển số sáu trục | Phát triển thứ cấp | |
| 3 | Tủ chính | 800*1900*500 | ||
| 4 | Các thành phần điện điện áp thấp (bao gồm hệ thống điều khiển máy vận chuyển phía trước và phía sau) | Năng lượng khoảng 26 KW. | Schneider | |
| 5 | Van điện tử | 4V210-08- DC 24V- LD 1 | Hengyi | |
| Cài đặt điện | ||||
| 6 | Nguồn cung cấp điện và xây dựng trước khi thùng điều khiển | Kết nối với tủ điều khiển hệ thống | Nhiệm vụ của khách hàng | |
| 7 | Tất cả các hầm cáp, cầu và ống dẫn | Vật liệu và xây dựng | Nhiệm vụ của khách hàng | |
| 8 | Vật liệu cáp sau tủ điều khiển | Cáp kết nối thiết bị | Nhiệm vụ của nhà cung cấp | |
