Chi tiết sản phẩm
Nguồn gốc: Giang Tô, Trung Quốc (đại lục)
Hàng hiệu: WONDERY
Chứng nhận: CE
Số mô hình: 159NCBA
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ/ bộ
Giá bán: TO BE ENGOTIATED
chi tiết đóng gói: vỏ gỗ thích hợp cho vận chuyển đường biển hoặc gói khỏa thân
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 200 Bộ/Bộ mỗi năm
Bán kính uốn tối đa: |
R800mm |
Khoảng bán kính uốn cong: |
R60mm |
Góc uốn tối đa: |
185° |
Khoảng cách hiệu quả tối đa của ống dẫn: |
4800mm |
Hệ thống điều khiển: |
Kiểm soát Nc |
Sức mạnh động cơ: |
22kw |
Bán kính uốn tối đa: |
R800mm |
Khoảng bán kính uốn cong: |
R60mm |
Góc uốn tối đa: |
185° |
Khoảng cách hiệu quả tối đa của ống dẫn: |
4800mm |
Hệ thống điều khiển: |
Kiểm soát Nc |
Sức mạnh động cơ: |
22kw |
Máy uốn cong tự động với hệ thống tải và thả tự động để hiệu quả
1Mô tả sản phẩm

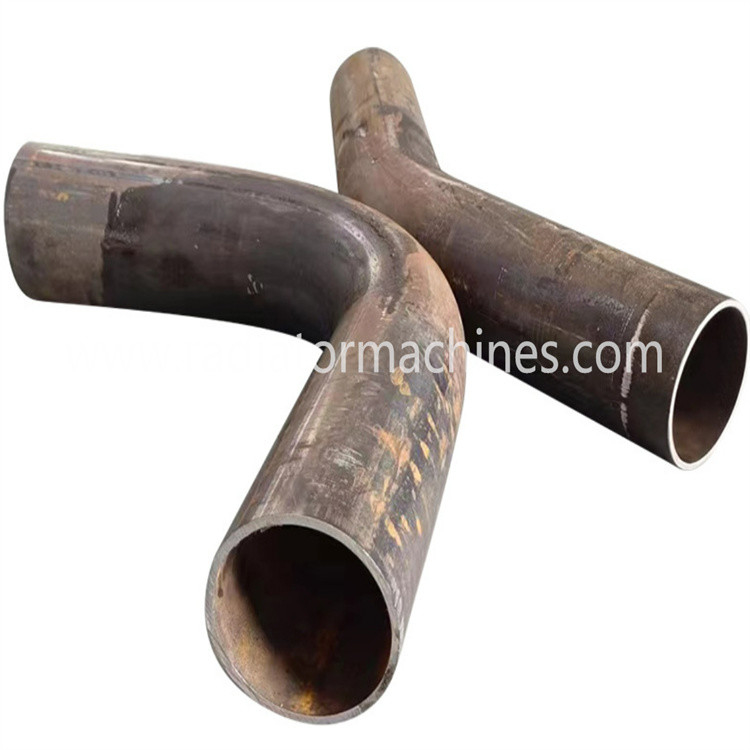

Tài liệu thích nghi:ống thép, ống thép không gỉ, ống đồng, ống nhôm; ống kim loại
Ngành công nghiệp ứng dụng được khuyến cáo:Thiết bị phụ kiện ô tô (đường ống dầu cho phanh, máy tắt tiếng, ghế);
xe máy, thiết bị lành mạnh, điều hòa không khí, xe đạp, đồ nội thất thép, hàng vệ sinh v.v.
2. Chi tiết chính
1.Việc nhận dạng tự động của sức mạnh trong máy và mảnh công việc, xử lý là cả nhanh chóng và tốt
2- Lòng quay trở lại chậm, được thúc đẩy bởi Barrow, ảnh hưởng đến góc độ.
3. Toàn bộ hoạt động là trong máy tính, đơn giản, nhanh chóng và chính xác
4. Hệ thống lập trình hình ảnh: vẽ và sửa đổi trên hình ảnh ống âm thanh trên màn hình, làm cho
hoạt động đơn giản, nhanh chóng và chính xác
5. Thử nghiệm phản hồi: thử nghiệm so sánh về các tính năng của các lô vật liệu ống
6. chức năng gỡ lỗi một bước - một quan sát cẩn thận về biến dạng của vật liệu ống trong th
Tạo ra các mẩu đệm.
7- Hình vẽ tự động của đồ họa trang trí giúp phát triển các sản phẩm mới
8- Kiểm tra tổng thể: mạch thủy lực / điện / hệ thống điều khiển, không có pha trong động cơ / đảo ngược,
và tự động chẩn đoán các vấn đề
9. mật khẩu, khóa, giờ làm việc / ghi lại số lượng, được áp dụng để quản lý sản xuất
3. Parameter kỹ thuật
| Thông số kỹ thuật/Mô hình | Đơn vị | 159NCBA | Nhận xét |
| Khả năng uốn cong tối đa ống tròn | mm | Φ159 × 15 ống sắt | 1. bán kính uốn cong tối thiểu dựa trên đường kính ống 2.The Max đường kính uốn cong theo yêu cầu của khách hàng 3.The chiều dài tối đa của mandrel theo yêu cầu của khách hàng |
| mm |
Φ150 × 10 Bơm thép không gỉ |
||
| Khả năng uốn cong tối đa của ống vuông | mm | 150x150x10 ống sắt | |
| mm |
145x145x8 Bơm thép không gỉ |
||
| Phân tích uốn cong tối đa | mm | R800 | |
| Khoảng bán kính uốn cong | mm | R60 | |
| góc uốn tối đa | ° | 185 | |
| Khoảng cách hiệu quả tối đa của ống dẫn | mm | 4800 | |
| Hệ thống điều khiển | Kiểm soát NC | ||
| ống cong khuỷu tay tối đa | Đơn vị | 32 | |
| Phần chứa tối đa | Đơn vị | 16×16 | |
| Sức mạnh động cơ | KW | 22 | |
| Max. Áp suất thủy lực | Mpa | 16 | |
| Điều khiển hệ thống thủy lực | Van điện từ | ||
| Công suất bể dầu | L | 500 | |
| Kích thước | Cm | 800×245×165 | |
| Trọng lượng máy | Kg | ≈16000 |
4. Phần cơ khí chính
| Tên | Nhà sản xuất |
| Động cơ thủy lực | WUXI TAIHU |
| Van thủy lực | Nhật Bản Yuken |
| Ventil lưu lượng quá mức | Nhật Bản Yuken |
| Bộ mã hóa | Nhật Bản Nemicon |
| Máy bơm thủy lực | Wuxi TAIHU |
| Các yếu tố niêm phong | Thượng Hải Qifan |
| Máy tiếp xúc | Schneider |
| Chuỗi quá nhiệt | Schneider |
| Chuyển đổi độ gần | Omron |
| Chuyển nguồn | Đài Loan Mingwei |
| Máy biến đổi | Wuxi Xingyu |
| ống dầu | Zhejiang Tongxin |
| Màn hình cảm ứng | Đài Loan Weinview |
| PLC | Nhật Bản Mitsubishi |
