Cửa lò làm cứng và làm nóng chùm đi bộ cho xi lanh khí

1DMô tả cơ thể lò:

Loại lò này được lắp đặt trong một dòng. Shell và khung được làm bằng tấm thép và thép hình thành. Cơ thể lò được hỗ trợ ở một chiều cao nhất định bởi cột và giá đỡ,để lò có thể chạy trong điều kiện ổn định và đáng tin cậy, vỏ được làm bằng tấm thép A3,δ4mm được hàn bằng thép kênh lò.

Lớp lót lò: để đảm bảo nhiệt độ tăng nhanh chóng, tiết kiệm năng lượng và tăng độ chính xác kiểm soát nhiệt độ, lò áp dụng cấu trúc sợi đầy đủ.Những khối sợi được gắn cùng với tường lò bằng neo thép không gỉĐể kéo dài tuổi thọ của lớp lót, sau khi các khối sợi được cố định bằng tường lò, một lớp tấm thép không gỉ 1Cr13 δ2mm được phủ trên bề mặt sợi,loại cấu trúc này có hơn 8 năm tuổi thọ.

Cấu hình thiết bị: nó bao gồm lò cứng, lò làm nóng, bể dập, bàn tải, bàn thả, hệ thống đốt, hệ thống tiêu hao và hệ thống điều khiển điện.

2- Các quy trình làm việc của dây chuyền sản xuất:

* Các xi lanh được nạp vào cuộn chuyển;

* Các xi lanh được chuyển sang bàn tải và sạc bên trong buồng lò cứng từ một đầu cửa lò;

* Các xi lanh được làm nóng theo chiều ngang bên trong lò làm cứng;

* Sau quá trình sưởi ấm, các bình sẽ được xả ra khỏi buồng từ đầu kia của cửa lò;

* Các xi lanh được chuyển vào bên trong bể dập; ((Các xi lanh được đắm theo chiều ngang trong nước dập)

* Sau khi dập tắt, các bình được chuyển đến bàn nạp trước lò làm nóng;

* Các xi lanh được sạc bên trong buồng lò tempering từ một đầu cửa lò;

* Các xi lanh được làm nóng theo chiều ngang bên trong lò làm nóng;

* Sau quá trình sưởi ấm, các bình sẽ được xả ra khỏi buồng lò từ đầu kia của cửa lò;

* Quá trình làm mát không khí;

* Các xi lanh được xả ra khỏi buồng lò, chờ xả.

Chu kỳ làm việc của dây chuyền sản xuất cho xi lanh tiêu chuẩn: 160 giây/phần

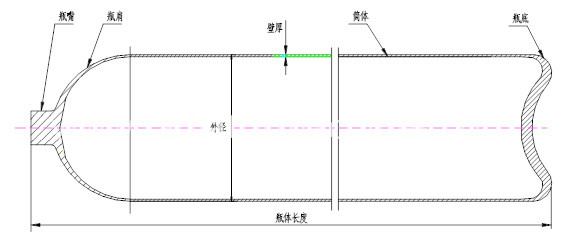

3Đặc điểm của bình khí:

Các bình khí được làm bằng ống thép liền mạch và hình thành thành hình xi lanh.

4, Danh sách phụ tùng thay thế
