Chi tiết sản phẩm
Nguồn gốc: Giang Tô, Trung Quốc (đại lục)
Hàng hiệu: WONDERY
Chứng nhận: CE
Số mô hình: 38CNC-3A1S
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 BỘ/BỘ
Giá bán: negotiable
chi tiết đóng gói: Vỏ gỗ thích hợp cho vận chuyển đường biển
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100Bộ/Bộ mỗi năm
Tên may moc: |
Máy uốn ống tự động |
Mô hình: |
DW38CNC-3A1S |
R uốn tối thiểu cho ống đồng là: 1,5D: |
Ø38X3.8mm |
R uốn tối thiểu cho ống ss là 1,5D: |
Ø30X 2.5mm |
Khả dụng Chiều dài của ống uốn: |
2000mm |
Max R cho uốn: |
280mm |
Góc uốn tối đa: |
185° |
Công suất động cơ điện: |
5,5kw |
Trọng lượng: |
2250kg |
Kích thước: |
4200X1200X1400 |
Tên may moc: |
Máy uốn ống tự động |
Mô hình: |
DW38CNC-3A1S |
R uốn tối thiểu cho ống đồng là: 1,5D: |
Ø38X3.8mm |
R uốn tối thiểu cho ống ss là 1,5D: |
Ø30X 2.5mm |
Khả dụng Chiều dài của ống uốn: |
2000mm |
Max R cho uốn: |
280mm |
Góc uốn tối đa: |
185° |
Công suất động cơ điện: |
5,5kw |
Trọng lượng: |
2250kg |
Kích thước: |
4200X1200X1400 |
DW38CNC-3A1S Máy uốn hoàn toàn tự động cho ống hình chữ nhật và tròn
1.Hình ảnh của máy

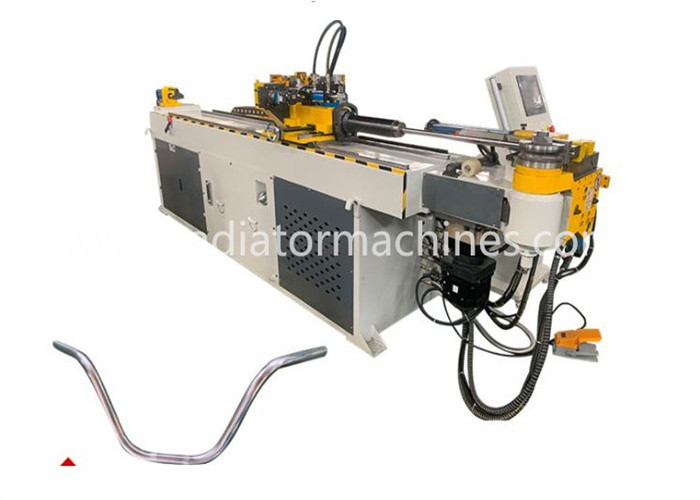

(1)Hình ảnh tổng thể của máy
(2) Dụng hình uốn cho ống hình chữ nhật và ống tròn
2.Mô tả sản phẩm
Vật liệu thích nghi:
ống thép, ống thép không gỉ, ống đồng, ống nhôm; ống kim loại
Ứng dụng được khuyến cáo:
Thiết bị di động ô tô (đường ống dầu cho phanh, máy tắt tiếng, ghế), xe máy, thiết bị lành mạnh,
điều hòa không khí, xe đạp, đồ nội thất thép, hàng vệ sinh v.v.
1. tự động nhận dạng của sức mạnh trong máy và mảnh công việc, xử lý là cả nhanh chóng và tốt
2- Lòng quay trở lại chậm, được thúc đẩy bởi Barrow, ảnh hưởng đến góc độ.
3. Toàn bộ hoạt động là trong máy tính, đơn giản, nhanh chóng và chính xác
4. Hệ thống lập trình hình ảnh: vẽ và sửa đổi trên hình ảnh ống âm thanh trên màn hình, làm cho
hoạt động đơn giản, nhanh chóng và chính xác
5. Thử nghiệm phản hồi: thử nghiệm so sánh về các tính năng của các lô vật liệu ống
6. chức năng gỡ lỗi một bước- một quan sát cẩn thận về biến dạng của vật liệu ống trong quá trình
Sản xuất đường mòn của chết.
7- Hình vẽ tự động của đồ họa trang trí giúp phát triển các sản phẩm mới
8- Kiểm tra tổng thể: mạch thủy lực / điện / hệ thống điều khiển, không có pha trong động cơ / đảo ngược,
điện áp, nhiệt độ, áp suất dầu, và tự động chẩn đoán các vấn đề
4. Parameter kỹ thuật
| Chương trình Loại máy | DW38CNC-3A1S | |
| Min uốn cong R cho ống đồng là:1.5D | Ø38X 3,8mm | |
| Min uốn cong R cho ống s.s là 1.5D | Ø30X 2,5mm | |
| Độ dài của ống uốn cong | 2000mm | |
| Max R cho uốn cong | 280mm | |
| góc cao nhất để uốn cong | 185° | |
| Quá trình uốn cong cho mỗi ống | 16 | |
| Tỷ lệ lao động | Tốc độ uốn cong | Ma × 85°/s |
| Tốc độ quay | Ma × 280°/s | |
| Tỷ lệ cho ăn | Ma × 700mm/giây | |
| Độ chính xác làm việc | góc uốn | ± 0,1° |
| góc quay | ± 0,1° | |
| Chiều dài cho ăn | ±0,1mm | |
| Watt máy ép dầu điện | 14mpa | |
| Phương pháp nhập thông tin | Trục (Y,B,C) | |
| Phương pháp uốn cong | Servo | |
| Nhóm uốn cong tối đa | 500 | |
| Sức mạnh của động cơ xoay servo | 400 W | |
| Năng lượng cho động cơ servo | 1.5KW | |
| Năng lượng uốn cong Servo motor | 5KW | |
| Điện động cơ | 5.5KW | |
| Trọng lượng của máy | 2250kg | |
| Kích thước L W H (((mm) 3A1S | 4200X1200X1400 | |
5.Các bộ phận cơ khí chính
| Không, không. | Tên | Nguồn gốc | Tên thương hiệu | Dịch vụ |
| 1 | Chuyển đổi không khí | Trung Quốc | CHINT | 2 năm |
| 2 | Chuyển đổi không khí | Trung Quốc | CHINT | |
| 3 | Máy tiếp xúc AC | Trung Quốc | CHINT | |
| 4 | Relê nhiệt | Pháp | Schneider | |
| 5 | Máy biến đổi | Trung Quốc | JIUCHUAN | |
| 6 | Micro switch | Nhật Bản | Omron | |
| 7 | Khởi động nguồn | Đài Loan | Meanwell | |
| 8 | Hệ thống điện phục vụ | Nhật Bản | 400W Mitsubishi | |
| 1.5KW Mitsubishi | ||||
| 5KW Mitsubishi | ||||
| 9 | PLC (CPU) | Nhật Bản | Mitsubishi | |
| 10 | Màn hình cảm ứng | Đài Loan | Weinview | |
| 11 | Chuyển hướng tiếp cận | Nhật Bản | Omron | |
| 12 | Chuyển tiếp | Nhật Bản | Omron | |
| 13 | Bộ mã hóa | Nhật Bản | Omron |
6.Các bộ phận và thành phần cơ khí
| 1 | Máy giảm tốc | Đài Loan PHT | 2 năm |
| 2 | Đường dẫn Beeline | Taiwan HIWIN | |
| 3 | Lối xích | Nhật Bản NSK | |
| 4 | Vít bóng | Taiwan HIWIN | |
| 5 | Hướng dẫn thanh trượt | Taiwan HIWIN | |
| 6 | IPC | Đài Loan ADVANTECH | Tùy chọn |
| 7 | Hệ điều hành | Trung Quốc DASONG | 2 năm |
7.Hệ thống áp suất thủy lực
| Không, không. | Tên | Nguồn gốc và thương hiệu | Dịch vụ |
| 1 | Các van từ tính khác nhau | Nhật Bản Yuken | 2 năm |
| 2 | Thùng dầu | Thượng Hải Baoshan | |
| 3 | Nhẫn con dấu | Nhật Bản Valqua | |
| 4 | ống dầu | Đài Loan | |
| 5 | Động cơ bơm dầu | Trung Quốc TAIHU | |
| 6 | Máy bơm dầu | Trung Quốc TAIHU |
