Điều khiển PID S310 Lò xử lý nhiệt điện chân không 105kW

Lò nung chân không bảo vệ chân không để làm cứng dao Damascus

1. Ứng dụng của lò xử lý nhiệt điện

Lò khí quyển chân không kiểu hầm lò được sử dụng để xử lý nhiệt và nung nóng các bộ phận kim loại màu và dao bằng thép không gỉ.Nó cũng được sử dụng để xử lý nhiệt các bộ phận khác.

lò kiểu pt / lò ủ dây thép / lò xử lý nhiệt điện

2. Mô tả thiết bị và đề xuất kỹ thuật

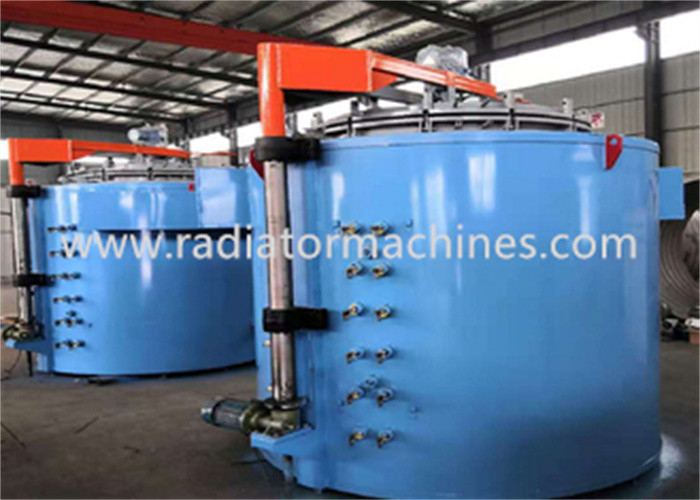

RJ₂-105-11 lò khí quyển bảo vệ chân không kiểu hầm lò bao gồm thân lò, lớp lót furnac, các bộ phận gia nhiệt, bể múp, thiết bị cung cấp khí quyển bảo vệ và hệ thống điều khiển.

2.1 thân lò

Vỏ của thân lò được hàn bằng thép hình và thép tấm.Thép tấm dày 4mm ± 0,5 được cán thành hình thùng tròn.Đáy lò được làm bằng thép kênh, và độ dày của tấm đáy là 6mm ± 0,5.

2.2 lớp lót

Lớp lót lò là toàn bộ cấu trúc sợi được cố định vào thân lò bằng các đồ đạc bằng thép không gỉ.Tổng độ dày lớp lót là 325mm, bao gồm khối xơ nén trước 300mm và bông cách nhiệt lót sau 25mm.

2.3 yếu tố sưởi ấm

Lò sử dụng đai hợp kim nhiệt độ cao 0Cr27AL7Mo2 chất lượng làm bộ phận gia nhiệt.Bộ phận sinh nhiệt được giữ lại thành lò thông qua các đinh sứ.

2.4 bể múp

Bể muffle được làm từ thép tấm 10mm 310S không gỉ.Nó được đặt trong lò sưởi.Vỏ và đáy thân lò đều được ép định hình.

2.5 thiết bị cung cấp bảo vệ

Nắp lò được trang bị đầu vào không khí (bao gồm cả van tay), cửa thoát khí (bao gồm cả van tay), bộ chỉ thị áp suất trong lò, vòng đệm, v.v.

2.6 nắp lò lên và xuống thiết bị

Nắp lò lên xuống bằng vít điện.

2.7 hệ thống kiểm soát nhiệt độ

Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh Changzhou Huibang để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng và đạt được sự ổn định nhiệt độ.

3. Thông số chínhs của lò xử lý nhiệt điện
