| Tên: | Lò xử lý nhiệt điện | số dây: | 10 dây được xử lý một lần |
|---|---|---|---|
| Công suất tối đa: | 160 kw | Vôn: | 380V 3P 50HZ |
| Đường kính dây: | Dây thép không gỉ 1-3mm | Nhiệt độ làm việc tối đa: | 1050 độ celcius |
| Điểm nổi bật: | lò xử lý nhiệt,lò xử lý nhiệt và thiết bị |
||
Lò xử lý / xử lý nhiệt điện 10 dây Lò nung liên tục dây SS
1. Xây dựngxử lý nhiệt / lò xử lý / lò ủ dây thép
Lò ủ dây thép liên tục có cấu tạo chủ yếu là thân lò, ống thép không gỉ, đốt nóng
các phần tử và thiết bị cố định, hệ thống điều khiển điện và hệ thống điều khiển tự động nhiệt độ lò.
thân lò
1.1 Vỏ lò:xử lý nhiệt / lò xử lý / lò ủ dây thép
Thành ngoài của lò hàn bằng tấm Q235 dày 3 mm.
Nó được hàn bằng thép mặt cắt 10 # và thép mặt cắt 8 #.Lò có ưu điểm là chắc chắn
cấu trúc, hiệu suất đáng tin cậy và bền.
1.2 Lớp lót lò:xử lý nhiệt / lò xử lý / lò ủ dây thép
Lớp lót lò là cấu trúc hoàn toàn bằng sợi.Nó sử dụng vật liệu chịu lửa nhiệt độ cao chất lượng cao
sợi, chi tiết tròn inox tiêu chuẩn và phương pháp tháo lắp khoa học, hợp lý.
Các sợi nhôm được nén trước thành khối (trọng lượng nén: ≥230Kg / m3) và
sau đó được cố định vào thân lò bằng các chi tiết inox tròn.Độ dày cài đặt của
vật liệu cách nhiệt là ≮350mm.Cấu trúc có tính dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.
Sợi nhôm silicat chịu được nhiệt độ tối đa 1200 ℃.Vật liệu của thép tròn là thép tròn 1Cr13.
Lớp lót có tác dụng làm nóng và giữ nhiệt nhanh chóng.
Đáy bằng gạch chịu lửa nặng và gạch mullite.
Các khe co giãn của gạch chịu lửa được giữ lại trong khối xây để
ngăn ngừa sự phá hủy giãn nở của lớp lót khi nung nóng.Cứ sau 400 mm,
một viên gạch định hình được sử dụng để cố định các ống thép không gỉ (lưới thép
bên trong viên gạch định hình ngăn ngừa sự nứt vỡ của viên gạch hình
dẫn đến sự biến dạng của các ống thép không gỉ).Hai bên
của mỗi viên gạch định hình được cố định bằng nẹp inox.
1.3 Bộ phận làm nóng thân lò:
Lò xử lý nhiệt sử dụng vật liệu hợp kim chịu lực cao chất lượng cao 0Cr27AL7Mo2 là
được xử lý thành các dải kháng sóng.Chúng được lắp đặt dưới đáy lò
cơ thể để đảm bảo rằng chúng không bị hư hỏng trong quá trình chế biến.Lò có 6 vùng cấp nhiệt.
Sự sắp xếp của các phần tử sưởi ấm tương ứng với sự sắp xếp của các vùng sưởi ấm.Một nên độc lập
nhóm gia nhiệt được bố trí trong mỗi vùng gia nhiệt.Tất cả các thanh chì được làm bằng φ16 0Cr25AL5
vật chất.Mâm cặp công nghiệp đặc biệt được sử dụng cho thanh ra chì để đảm bảo hệ thống dây điện chắc chắn và đáng tin cậy.
1.4 Các yếu tố gia nhiệt
Các bộ phận làm nóng sử dụng dây đai hợp kim nhiệt độ cao chất lượng cao để đáp ứng lâu dài
sử dụng ở nhiệt độ 1100 ℃.Lớp lót lò sử dụng sợi chịu lửa nhôm silicat.
Lò được trang bị 10 ống thép không gỉ cho dây dẫn đi qua.Các đặc điểm kỹ thuật
của ống là Ø22, chiều dài 12 mét.Vật liệu ống là 310S (Cr25Ni20Si2) có
lợi thế của độ bền ở nhiệt độ cao.Mỗi đường ống được trang bị bảo vệ
khớp khí.Rãnh làm mát ở đầu ra của ống được cung cấp một thiết bị kết nối làm kín.
Đầu vào được trang bị thiết bị dẫn hướng để đảm bảo rằng dây chạy theo đường thẳng trong
đường ống dẫn.Và thiết bị giãn nở nhiệt của đường ống cũng được trang bị trong lò.
1.5 Két làm mát
Két làm mát được làm bằng sắt tấm dày 5 mm bằng phương pháp ép và hàn, khung
được hàn bằng thép 10 # và 8 # Q235.Có 10 ống thép không gỉ được hàn kín và hàn
với các ống gia nhiệt.Vật liệu ống thép không gỉ là 304 (1Cr18Ni9), và đường kính
là Ø22.Bể được trang bị nước đầu vào và đầu ra để đảm bảo làm mát nhanh chóng các bộ phận được ủ.
Chiều dài đường ống làm mát hiệu quả là 5,5 mét.
1.6 Thiết bị phân hủy amoniac
Lò có thiết bị phân hủy và lọc amoniac.Sử dụng amoniac lỏng làm nguyên liệu thô
vật liệu, dưới tác dụng của chất xúc tác, đun nóng phân hủy để thu được hydro và nitơ
hỗn hợp khí chứa 75% hiđro và 25% nitơ.
1.7 Hệ thống kiểm soát nhiệt độ
Kiểm soát nhiệt độ: lò sử dụng bộ điều khiển nhiệt độ thông minh Guolong Thượng Hải
để kiểm soát nhiệt độ có chức năng tự điều chỉnh để tính toán thông số PID lý tưởng
và đạt được sự ổn định về nhiệt độ.Bộ điều khiển nhiệt độ có các chức năng quá nhiệt
báo động và bảo vệ chống đứt đôi nhiệt.
Vòng sưởi thông qua SCR và điều khiển kích hoạt.Công suất sưởi đầu ra có thể được thay đổi thành
đạt được kiểm soát nhiệt độ.
Hệ thống cảnh báo quá nhiệt là cảnh báo bằng âm thanh và ánh sáng đảm bảo an toàn cho phôi
và thiết bị trong lò.
Tất cả các thiết bị điều khiển chính, chẳng hạn như công tắc tơ AC, cầu chì nhanh, rơ le trung gian, công tắc hành trình,
công tắc vận hành, nút bấm, đèn báo tín hiệu, thiết bị vận hành và hiển thị là thương hiệu của
CHINT.xử lý nhiệt / lò xử lý / lò ủ dây thép
Thông số kỹ thuậtxử lý nhiệt / lò xử lý / lò ủ dây thép
|
1 Chiều dài sưởi ấm hiệu quả: 11,5m * 10 dây;Nó có phần làm nóng trước, phần làm nóng và phần giữ. 2 Chiều dài làm mát hiệu quả: 5m * 10 dây; 3 Công suất sưởi: 160KW (có thể điều chỉnh 1-100%) 4 vùng kiểm soát nhiệt độ: 5 vùng 5 Phương pháp kiểm soát nhiệt độ: Điều khiển PID SCR Bộ điều khiển nhiệt độ Guolong Thượng Hải với cảnh báo quá nhiệt độ ； 6 Độ chính xác kiểm soát nhiệt độ: ≤ ± 1 ℃; 7 Nhiệt độ tường lò: 45 ℃ + Nhiệt độ phòng; 8 Công suất tiêu thụ của lò trống: ≤18%; 9 Nhiệt độ định mức: 1150 ℃, Nhiệt độ làm việc bình thường: 800-1050 ℃; 10 Nước làm mát trong phần làm mát: Tái chế.Đối với công việc 24 giờ, nên sử dụng tháp giải nhiệt bên ngoài xưởng. 11 Lớp lót lò: bên lò và mái lò áp dụng cấu trúc sợi hoàn chỉnh; 12 Phần tử gia nhiệt: 0Cr27AL7Mo2; 13 Sản phẩm: Dây thép không gỉ φ1-3mm;
|
3. phạm vi cung cấp của lò xử lý nhiệt
| Không. | Mục | Q'ty | Nhận xét |
| 1 | Thân lò | 1 bộ | |
| 2 | Các yếu tố sưởi ấm | 1 bộ | Dây điện trở và dây điện trở |
| 3 | Hệ thống kiểm soát nhiệt độ | 1 bộ | |
| 4 | Bộ điều khiển nhiệt độ | 5 chiếc | |
| 5 | Dây dẫn bù | 200 mét | |
| 6 | Cặp đôi nhiệt | 5 chiếc | Loại K |
| 7 | Dẫn hướng thiết bị con lăn | 30 bộ | |
| số 8 | Két làm mát | 1 bộ |

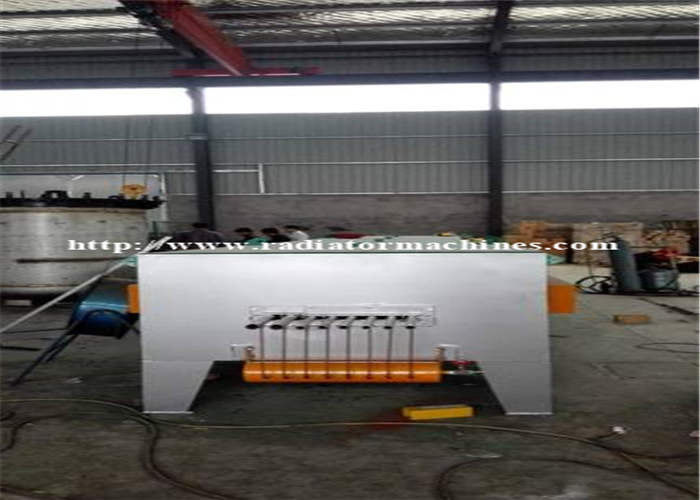

hình ảnh lò ủ liên tục dây thép:
