Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên may moc: | thiết bị bay hơi máy uốn ống serpentine | Sử dụng: | uốn ống thành hình ngoằn ngoèo |
---|---|---|---|
trường ứng dụng: | dây chuyền sản xuất bay hơi | nguyên tắc làm việc 1: | PLC điều khiển; HMI |
động lực: | cơ khí, điện và khí nén | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Hải cảng: | thượng hải | ||
Điểm nổi bật: | serpentine tube bender,copper tube bending machine |

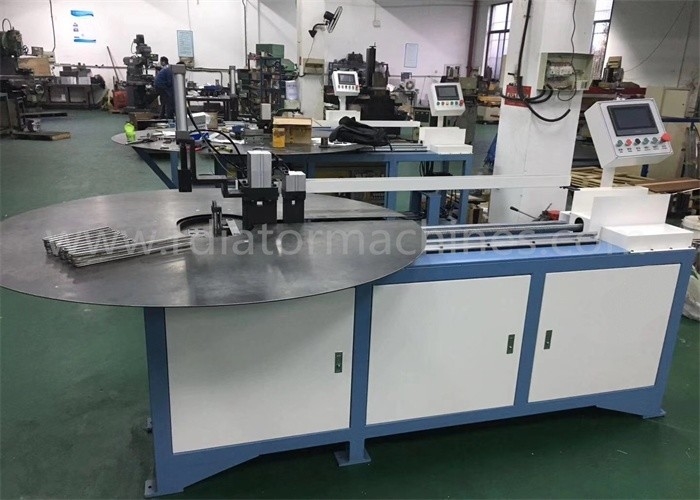

Máy uốn ống Serpentine làm bay hơi nhôm
1. Ứng dụng chính
Máy uốn ống ngoằn ngoèo được sử dụng để làm thẳng các cuộn ống phẳng bằng nhôm, uốn các ống phẳng thành hình ngoằn ngoèo,
và cắt các ống uốn cong.Quá trình làm việc diễn ra tự động bắt đầu từ việc cho ăn,
duỗi thẳng, uốn cong để cắt.
2. Đặc điểm chính
Hệ thống điều khiển điện bao gồm PLC và màn hình cảm ứng.Cho ăn của ống phẳng là
thông qua vít bi và động cơ servo dẫn động.Chương trình có thể được thiết lập thông qua cảm ứng
màn hình, và các chương trình có thể được lưu trữ trực tiếp.Máy uốn ống ngoằn ngoèo
có thể uốn cong các ống ngoằn ngoèo khác nhauthông số kỹ thuật.
Máy có độ chính xác lặp lại cao và độ ổn định cao.uốn khác nhau
các góc có sẵn bằng cách thay đổi dữ liệu của chương trình uốn trên màn hình cảm ứng.
3. Thông số kỹ thuật của máy uốn ống Serpentine
Kích thước cuộn dây: đường kính trong: dia 500mm;đường kính ngoài: tối đa dia1100mm;
Chiều rộng: 400mm;độ dày: 4,5,6mm
Khoảng cách từ trung tâm đến trung tâm: do khách hàng quyết định
Chiều rộng ống phẳng: 19-44mm
Chiều dài lõi: 250-850mm
Uốn tối đa: 50 lần uốn
Áp suất nguồn không khí: 0,6Mpa
Nguồn điện: AC220V, 50Hz
Tổng công suất: 3,5kw
năng lực sản xuất: 220 thiết bị bay hơi mỗi 8 giờ
Trọng lượng thiết bị: 1,5T
Kích thước tổng thể: 12000mm×1400mm×1800mm
Wuxi Wondery Trading Co., Ltd là nhà cung cấp thiết bị toàn diện hợp tác với nhiều nhà máy trong nước.Chúng tôi có thể cung cấp dây chuyền sản xuất bộ trao đổi nhiệt cho bộ tản nhiệt tự động, bình ngưng tụ, bộ làm mát bằng dầu, máy sưởi hoặc các sản phẩm khác cũng như thiết bị ngưng tụ và thiết bị bay hơi HVAC.
Dây chuyền sản xuất bình ngưng tự động
Bao gồm: khuôn thu gom ống đơn đục lỗ;máy tạo hình ống gom tự động;
máy vát mép một đầu hoặc hai đầu nhôm;máy xây dựng lõi bán tự động;tụ điện
máy tạo tấm bên;máy rạch ống thu gom;duỗi thẳng và cắt ống phẳng
máy móc;lò hàn nhôm.
Dây chuyền sản xuất tản nhiệt tự động
Bao gồm: máy hàn tản nhiệt kiểu hàn: máy làm vây, máy lắp ráp lõi tản nhiệt,
máy uốn thùng nhựa, máy dò rò rỉ, khuôn tiêu đề và tấm bên, và lò hàn;
máy cho bộ tản nhiệt kiểu cơ khí: khuôn vây, máy mở rộng từ ống đến vây,
máy mở rộng đầu ống, máy uốn bồn nhựa, v.v;
Dây chuyền sản xuất thiết bị bay hơi
Bao gồm: khuôn vây (loại đục lỗ đơn hoặc loại lũy tiến);
máy uốn ống ngoằn ngoèo;bảng lắp ráp thiết bị bay hơi, vv;
Dây chuyền sản xuất thiết bị bay hơi và ngưng tụ HVAC
Bao gồm: máy uốn trao đổi nhiệt;Máy uốn ống chữ U dài/ngắn;
máy nắn và cắt ống đồng;
dây chuyền ép vây;khuôn vây tiến bộ;máy mở rộng dọc / ngang;người khác.
Máy trao đổi nhiệt khác
Máy và/hoặc khuôn cho các sản phẩm trao đổi nhiệt tương tự và phụ kiện của chúng
